Разбираем, как химия эластомеров и гидроудары насосов разрушают пластинчатые аппараты. Вы узнаете реальные причины течей и методы дефектовки деталей. Готовы выяснить, почему ваш теплообменник превращается в пластик раньше срока?
Ресурс пластинчатого теплообменника часто оказывается заложником банальной экономии на расходных материалах. Когда инженер решает купить уплотнения для теплообменников, он сталкивается с рынком, перенасыщенным репликами сомнительного происхождения. Проблема кроется в составе эластомера. Даже минимальное отклонение в проценте содержания чешуйчатого графита или сажи в составе EPDM превращает прокладку в жесткий пластик через пару месяцев работы при температуре 120 градусов. Мы неоднократно наблюдали, как из-за неправильной геометрии замков происходила разгерметизация всего пакета пластин сразу после опрессовки.
Материал определяет долговечность системы. Для стандартных систем отопления достаточно синтетического каучука, но в пищевой промышленности или при работе с агрессивной химией требования жестче. Выбор часто падает на нитрил (NBR) или фтористую резину (FKM). Ошибка в подборе типа резины приводит к набуханию материала. Но иногда проблема локализована не в самом аппарате, а в нагнетающем узле. Если насос работает с перебоями, это провоцирует гидроудары, которые разбивают посадочные места прокладок. В таких ситуациях полезно заранее изучить материалы уплотнений — как выбрать, чтобы соотнести стойкость резины с параметрами перекачиваемой среды.
Пластины — это скелет оборудования. Решение купить пластины теплообменников обычно продиктовано либо физическим износом, либо сквозной коррозией. Последняя возникает из-за накопления отложений в зонах застоя (мертвых зонах) между рифлениями. Мы проанализировали десятки случаев течи и пришли к выводу, что большинство владельцев оборудования игнорируют периодическую чистку, полагаясь на расчетный запас прочности. Толщина стали в 0,5 мм не прощает агрессивной промывки несертифицированными кислотами. Поверхность покрывается микротрещинами, которые под давлением превращаются в свищи.

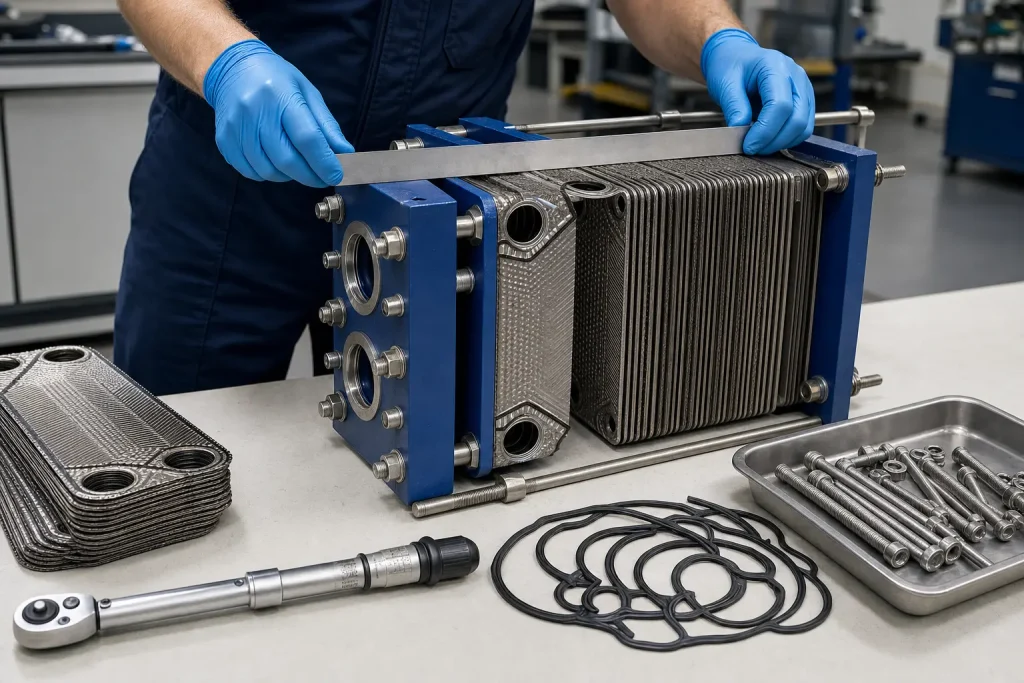

Рациональное обслуживание требует системного взгляда. Пластины и уплотнения являются единым функциональным узлом, работающим в условиях постоянного термического расширения. При замене пакета важно соблюдать очередность и усилие затяжки шпилек, указанное в паспорте производителя. Перетяжка опаснее недотяжки. Она деформирует металлические борта, после чего пластины уплотнения теплообменников перестают надежно удерживаться в пазах. Работа вслепую здесь исключена.
Как понять, что время пришло? Существует несколько косвенных признаков, указывающих на деградацию компонентов. Если давление в контуре падает без видимых внешних утечек, скорее всего, происходит смешение сред через прохудившиеся элементы.
Иногда ремонт теплообменника совпадает с ревизией насосного оборудования, где герметичность обеспечивается иными методами. В таких случаях мы рекомендуем оценивать состояние всех узлов в комплексе. Зачастую торцевые уплотнения требуют внимания одновременно с теплообменным блоком, так как износ вала насоса и падение давления напрямую влияют на стабильность потока в системе. Некорректно работающий насос сокращает жизнь теплообменнику. Важно вовремя определить, когда менять торцевое уплотнение, чтобы избежать аварийной остановки всей линии.

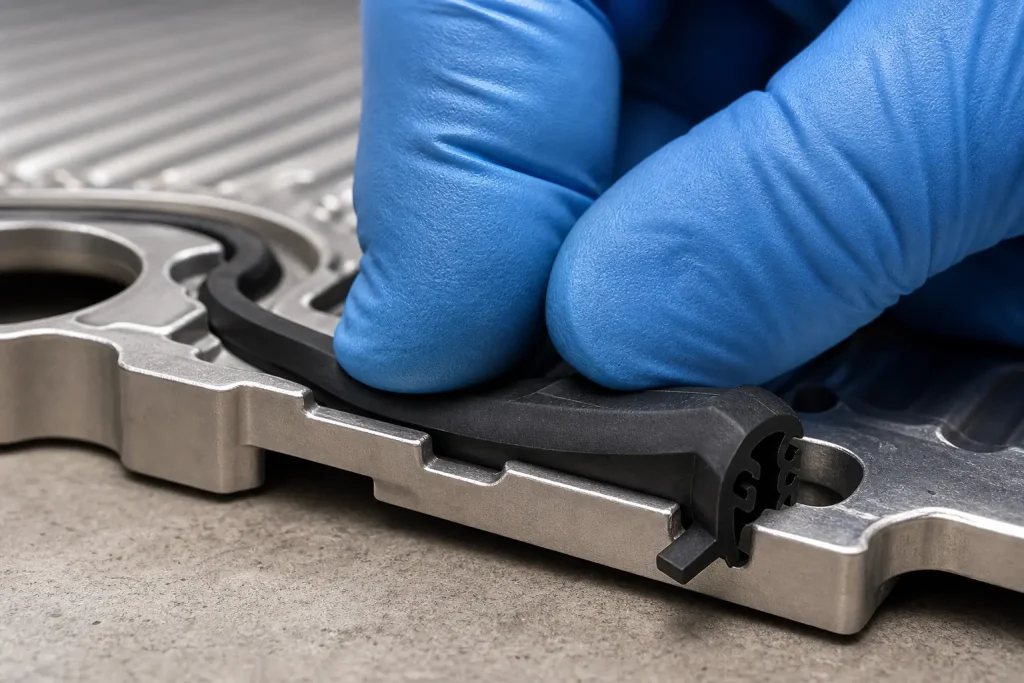

Мы часто замечаем, что персонал пытается реанимировать старые прокладки для теплообменников с помощью герметиков. Это решение — путь к катастрофе. Остатки клея забивают каналы, а сама резина под воздействием химии герметика разрушается еще быстрее. Единственный надежный способ восстановления герметичности — полная перебивка уплотнений с предварительной ультразвуковой очисткой пластин. Этот процесс трудоемок, однако он гарантирует работоспособность аппарата на следующий межремонтный интервал.
| Параметр оценки | Норма для EPDM | Норма для NBR |
| Рабочая температура | до +160 C | до +110 C |
| Стойкость к маслам | Низкая | Высокая |
| Остаточная деформация | менее 15% | менее 20% |
Особое внимание стоит уделить качеству посадки каждой детали. Любой перекос при сборке станет фатальным на этапе запуска. Если вы эксплуатируете торцевые уплотнения для насосов, то знаете, насколько критична центровка. В теплообменниках этот принцип сохраняется: симметрия и чистота поверхностей определяют успех. (Возможно, стоит приглашать сторонних экспертов для первичной пусконаладки после капитального ремонта). Мы убедились, что инвестиции в качественную резину и нержавеющую сталь окупаются за счет отсутствия простоев. Поиск дешевых аналогов — это всегда лотерея с отрицательным матожиданием.
